Stainless Steel Fêst Ball Valve Forged Flanged Ball Valve

Produkt Features

- Trunnion mounted fêste bal struktuer, geskikt foar grutte boring en hege druk arbeidsbetingsten.

- Smeden kleplichem mei dicht materiaal, hege meganyske sterkte en goede anty-korrosjeprestaasjes.

- Folsleine havenûntwerp, lytse streamresistinsje, grutte streamkapasiteit, handich foar skjinmeitsjen fan pipeline pigging.

- Spring loaded driuwende sit realisearret bidirectionele strakke shut-off, lege leakage rate.

- Stielûntwerp anty-útblazen, boud yn antystatyske en fjoerfeilige struktuer dy't foldocht oan API 607.

- Self-relieving sit foar abnormale holte overpressure te ferbetterjen operaasje feiligens.

- Leech operearjend koppel, stipet faak iepenings-slutingssyklusen foar stabile tsjinst op lange termyn.

Key Attributen

Produkt Struktuer

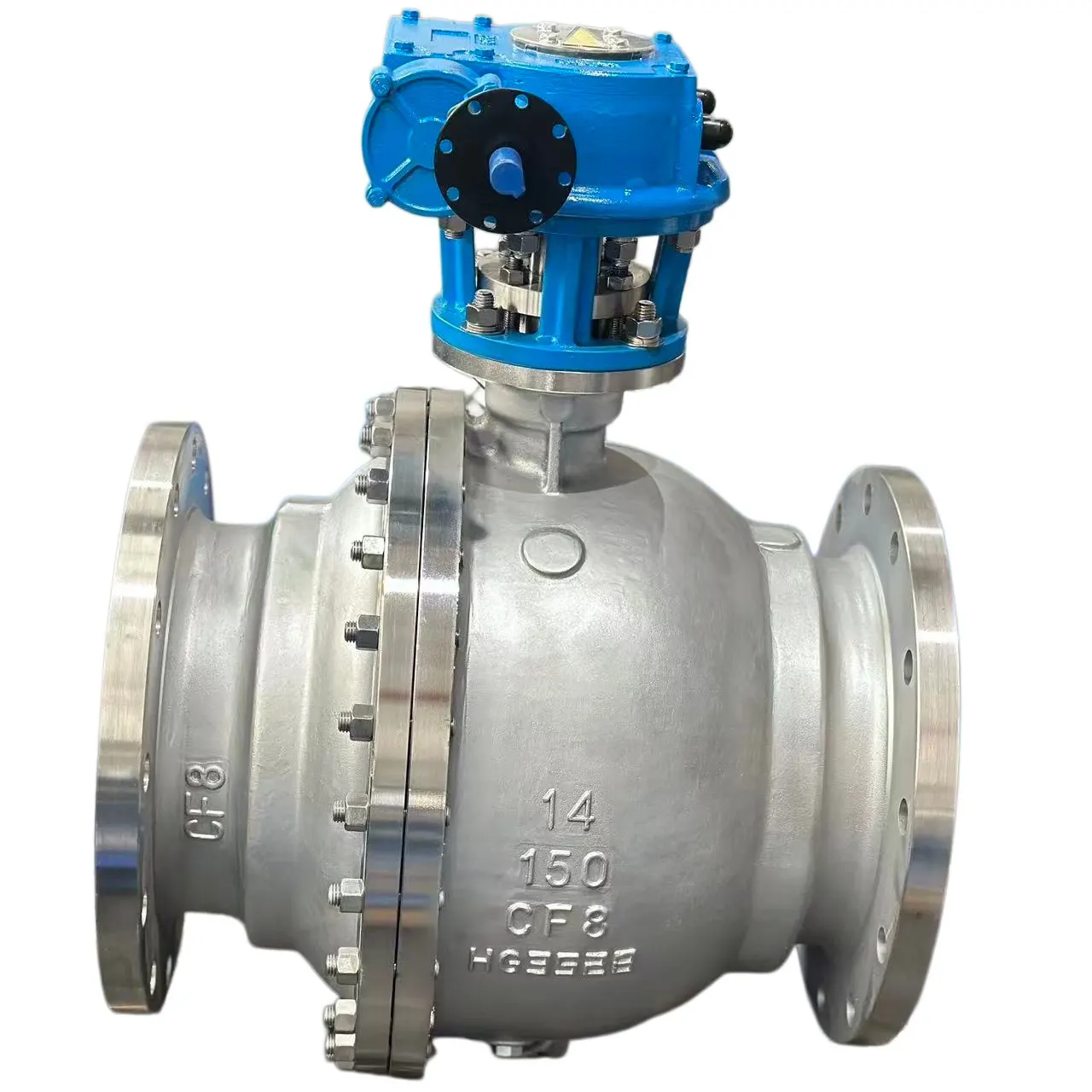

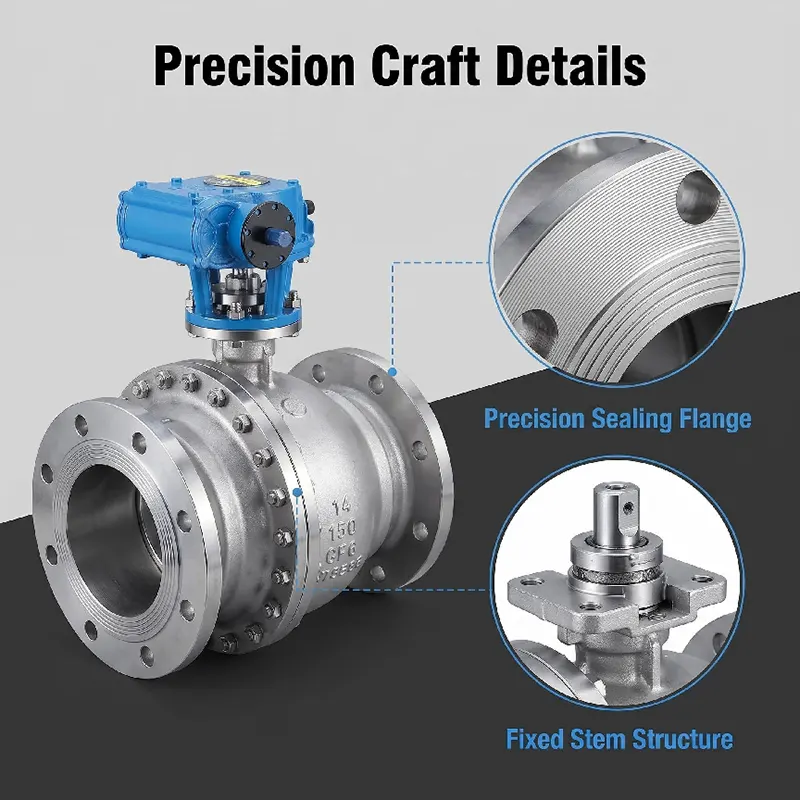

Dit is in RVS Fêste Ball Valve Forged Flens Ball Valve. De bal wurdt stipe troch boppeste en legere trunnion shafts ynstee fan driuwend troch sit krêft. Haadkomponinten omfetsje smeid fentyllichem, motorkap, fêste bal, boppe- en legere trunnion-assen, springfoarbelaste driuwende sitten, anty-útblaassteel, flangeferbiningseinen, en ISO 5211 topmontagepad foar actuators. Dûbele blok- en bleedfunksje kin wurde levere op oanfraach. Flensgesichtsopsjes: RF, RTJ.

- Valve Body / Bonnet: smeid roestfrij stiel A182 F304 / A182 F316L

- Ball: Forged RVS, hurd-chromium plated of Stellite hurd-faced

- Stem: A182 F316 RVS

- Seat Seal: PTFE / RPTFE foar sêfte seal; Stellite 6 hurde alloy foar metalen hurde seal

- Pakking & O-ring: FKM, PTFE, oanpast foar ferskate temperatuermedia

- Bouten: B8 / B8M roestfrij stiel bouten

Druk & temperatuer berik

-Drukklasse: PN16-PN100, Klasse150-Klasse2500

- Wurktemperatuer:

• Soft-seal ferzje: -29 ℃ ~ +200 ℃

• Metal hurd-seal ferzje: -29 ℃ ~ +425 ℃

-Test Standert: API 598, shell test 1,5 kear rated druk; sit test 1,1 kear rated druk

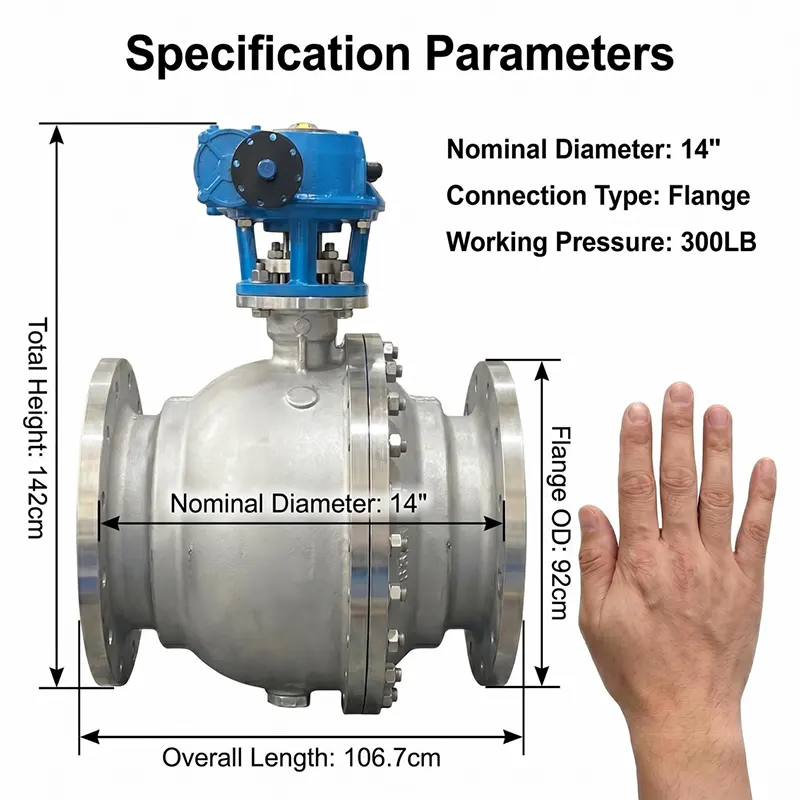

- Grutte berik: DN50-DN600 (NPS2"-NPS24")

Operaasje Soarten

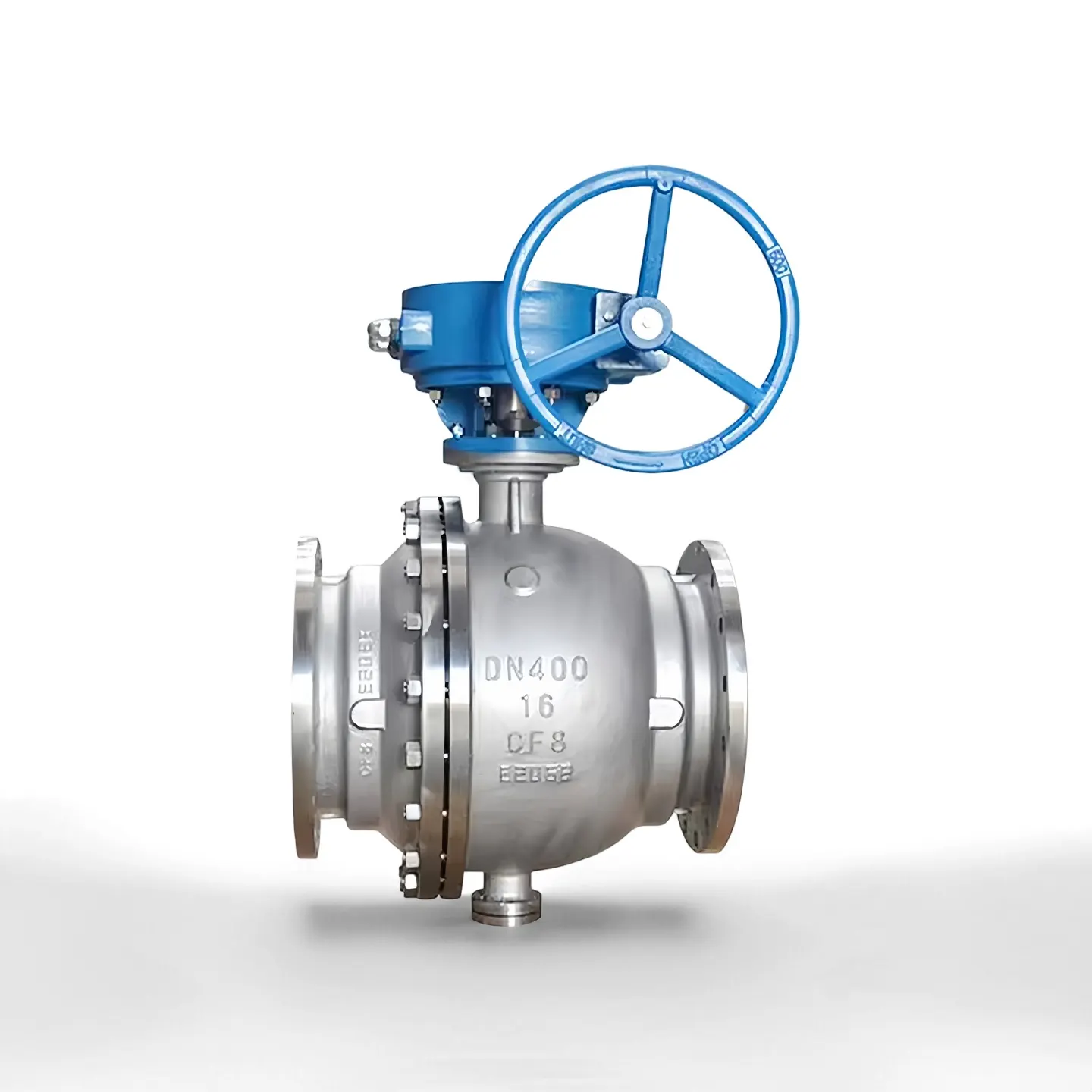

-Hânlieding: Worm gear operator foar grutte koppel eask

-Pneumatyske: Ien- / dûbelwerkende pneumatyske aktuator, mei limytswitch & solenoïdeklep

-Elektrysk: Oan-út-type as modulearjende elektryske aktuator foar automatyske kontrôle op ôfstân

-Hydraulic / electro hydraulic actuation beskikber op spesjale oanfraach

Alle actuators passe ISO 5211 mounting platfoarm.

Applikaasjes

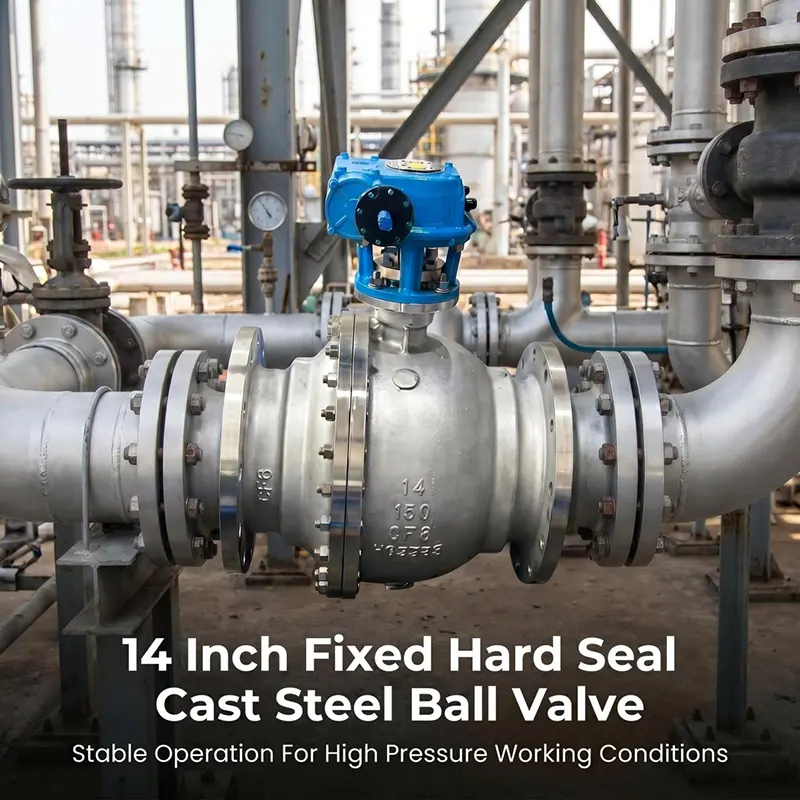

Wiid oannommen foar oan-út en isolaasjetsjinst foar floeistof, gas en korrosyf medium. Benammen brûkt yn oalje- en gaspipelines op lange ôfstân, petrochemyske planten, gemyske ferwurking, enerzjyopwekking, wettersuvering, LNG en oare swiere yndustriële projekten.

Wêrom kieze ús Stainless Steel Fêste Ball Valve Forged Flens Ball Valve?

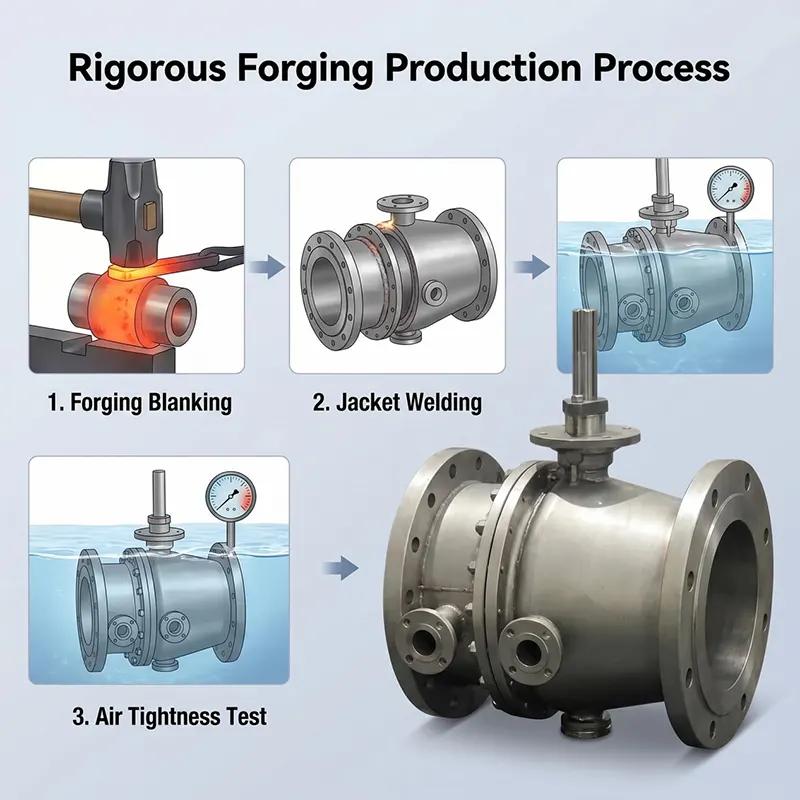

1. Adopte folslein smeid proses, ynterne materiaal kompakt sûnder casting porosity defekten, passe hege druk swiere plicht pipeline.

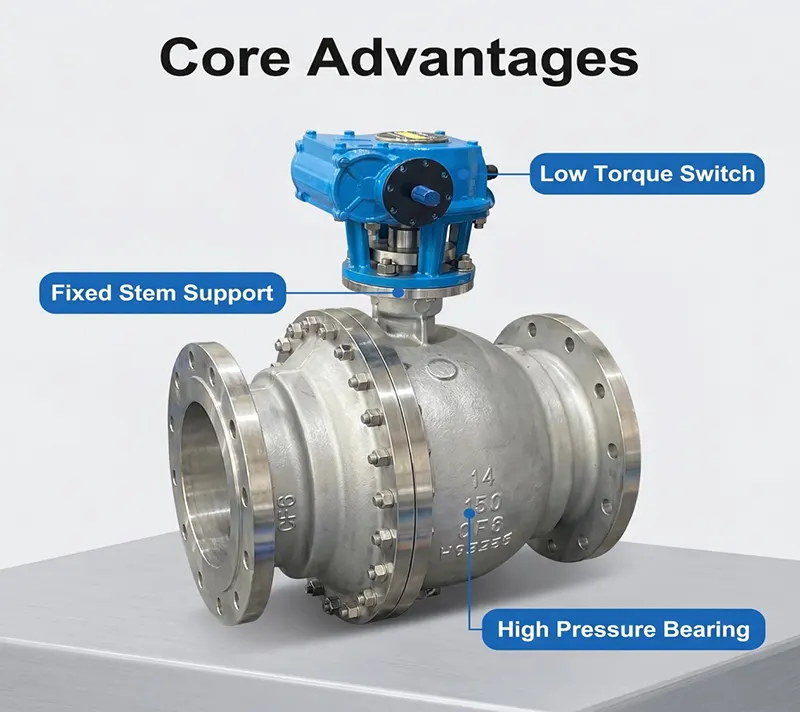

2. Trunnion fêste bal design sterk ferminderet operearjend koppel foar grutte grutte hege druk wurkjende betingst.

3. Strikte materiaal ynkommende ynspeksje, elke fentyl passet folsleine hydrostatyske en gas sit-leakagetest foar levering.

4. Stypje sêft-seal en metalen hurd-seal twa ferzjes te passen ferskillende temperatuer en medium easken.

5. Wy biede folsleine technyske stipe, tekeningbeoardieling en nei-ferkeapbegelieding foar jo projekt.

Purchasing Guide

Jou asjebleaft ûndersteande ynformaasje by it ferstjoeren fan fraach:

1. Nominale grutte en druk klasse

2. Wurkmiddel, eigentlike wurktemperatuer

3. Seal type: sêfte seal of metalen hurde seal

4. Operaasje type (wjirm gear / pneumatyske / elektryske ensfh)

5. Flange standert & flange gesicht type (RF / RTJ)

6. Spesjale eask: brânfeilich, DBB-funksje, anty-korrosjebehanneling ensfh.

Us yngenieur sil it juste foarstel oanbiede neffens jo wurktastân.

Ferpakking en ferstjoering

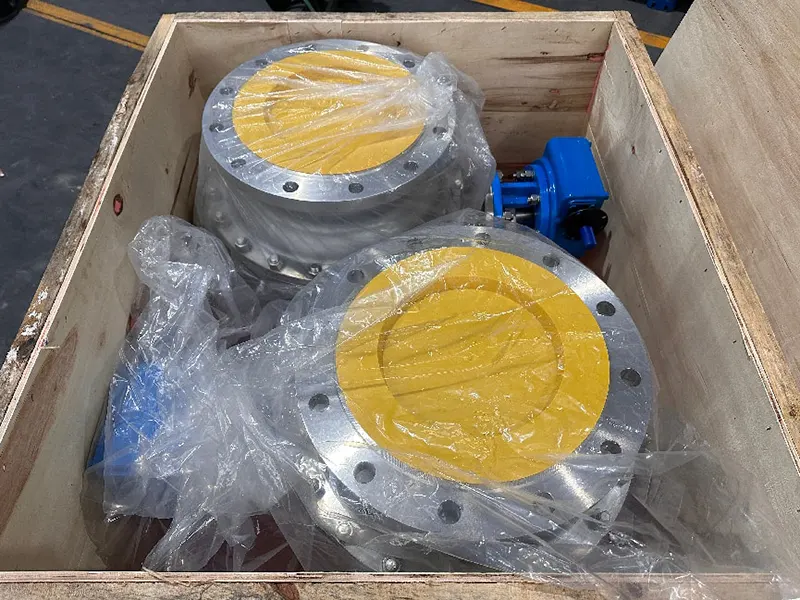

Elts fentyl wurdt skjinmakke en beskerme foardat ynpakke. Valve-poarten binne fersegele mei plestik kappen om ynterne holte skjin te hâlden. Kleppen wurde ynpakt yn bêst tripleks kisten geskikt foar see fracht. Wy stypje EXW, FOB, CIF, DAP en oare hannelsbetingsten. Goederen kinne wurde levere oan oanwiisde seehaven of pakhús.

OEM & ODM

Wy akseptearje OEM- en ODM-oarders. Wy kinne lichemsmateriaal, sealmateriaal, flangestandert, spesjale útwreidingsstamme, spesjale skilderij en logo-markearring oanpasse neffens klanttekening of technyske eask. Fleksibele MOQ foar projektoarders.

Ynspeksje en testen

Elts fentyl giet troch folslein berik ynspeksje foar shipment neffens API 598 standert.

- Ynkommende ynspeksje fan grûnstoffen: gemyske gearstalling fan materiaal en kontrôle fan meganyske eigendom, rekord foar materiaal traceability levere.

- Shell hydrostatyske test: 1,5 kear rated druk foar fentyl lichem & motorkap.

- Seat leakage test: 1,1 kear rated druk, wetter of stikstof medium.

- Fisuele ynspeksje, diminsjekontrôle, ferve- en oerflakbewurking.

- Tsjûgetest troch ynstitút fan tredden lykas SGS, BV is akseptabel op fersyk fan kliïnt.

- Folsleine set fan dokuminten ynklusyf MTC materiaal test sertifikaat, hydro-test rapport, sertifikaat fan konformiteit kin wurde levere.

Ynstallaasje & Underhâld Guide

- Reinigje de pipeline goed foar ynstallaasje om weldingslag, sân en pún skjin te meitsjen, skea oan it sealing gesicht te foarkommen.

- Befestigje fentyl yn juste streamrjochting, draai de flensbouten krús en gelijkmatig oan.

- Hâld de klep net op heal iepen posysje foar lange opslach of wurkstatus.

- Foar reguliere operaasje, rin de slutingssyklus fan 'e folsleine slag iepening periodyk om sealplakken te foarkommen.

- Kontrolearje flensgewricht, stempakking foar eksterne lekkage by routine ynspeksje fan 'e site.

- Ferfange droegen sealdielen by plande shutdown; brûk oerienkommende sealmateriaal foar jo wurkmedium.

- As foarsjoen fan actuator, kontrolearje actuator koppel, limyt switch status geregeldwei.

Nei-ferkeap Service

-Garantieperioade: 12 moanne garânsje, teld fan 'e datum fan ferstjoering, tsjin fabrikaazjedefekten.

-Wy jouwe technyske stipe ynklusyf tekening review, parameter befêstiging en operaasje begelieding.

-Us yngenieurteam beantwurdet technyske fragen binnen 24 wurkoeren.

-Spare dielen (sitten, pakkingen, stam packing) binne beskikber foar re-oarder.

-On-site technysk oerlis kin wurde regele foar grutskalige projekt oarders.

Opmerking: Garânsje dekt NET skea feroarsake troch ferkearde ynstallaasje, mis-operaasje of ferkearde medium tastân.

Related Recommended Products

-Driuwende kogelklep (2 stik / 3 stik roestfrij stiel kogelklep)

-WCB koalstof stielen fêste trunnion bal fentyl

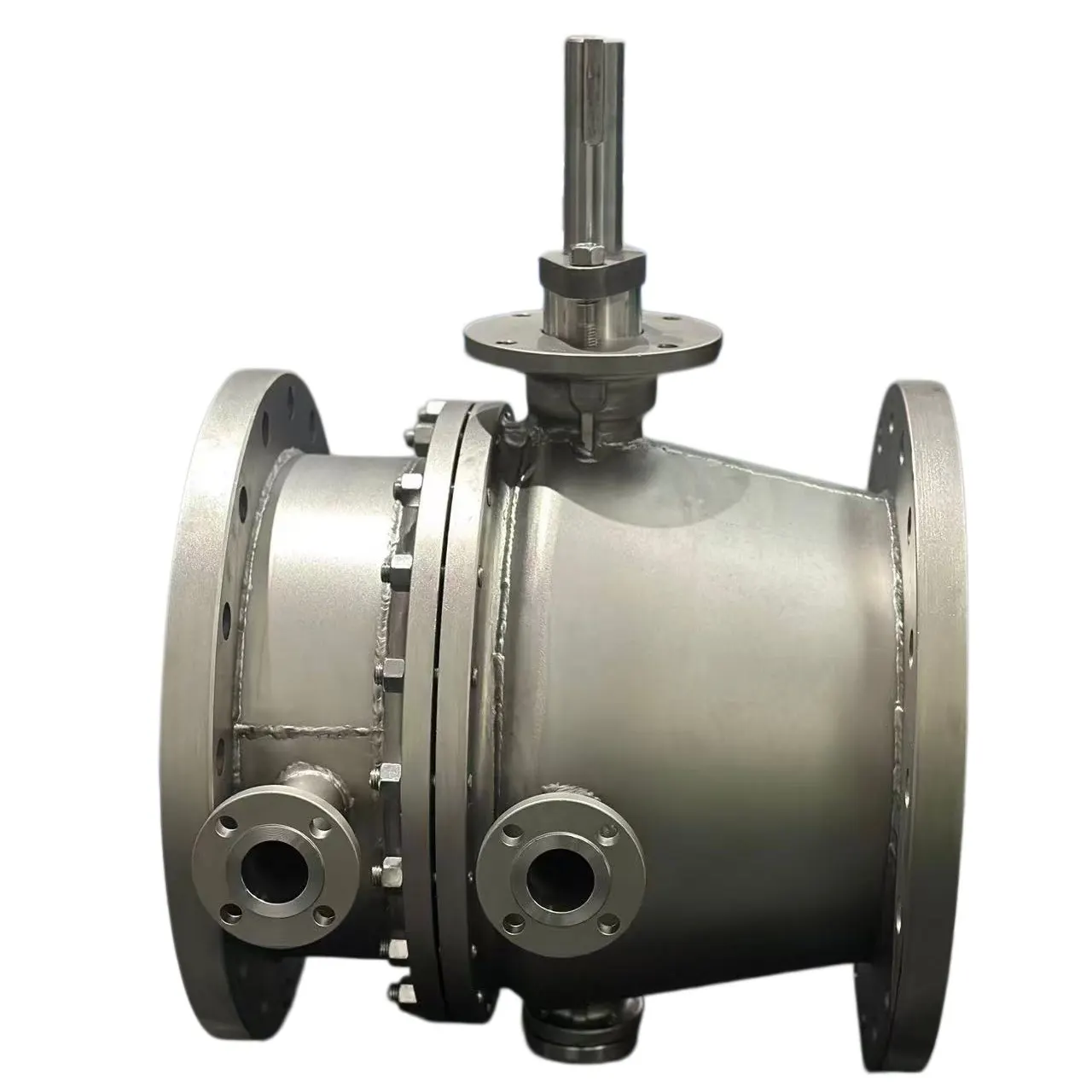

-Jacket isolearre fêste bal fentyl foar hege viscosity medium

-Ball fentyl mei pneumatyske / elektryske folsleine actuator set

-Metalen hurd-seal fêste bal fentyl foar hege temperatuer tsjinst

Us Factory Strength

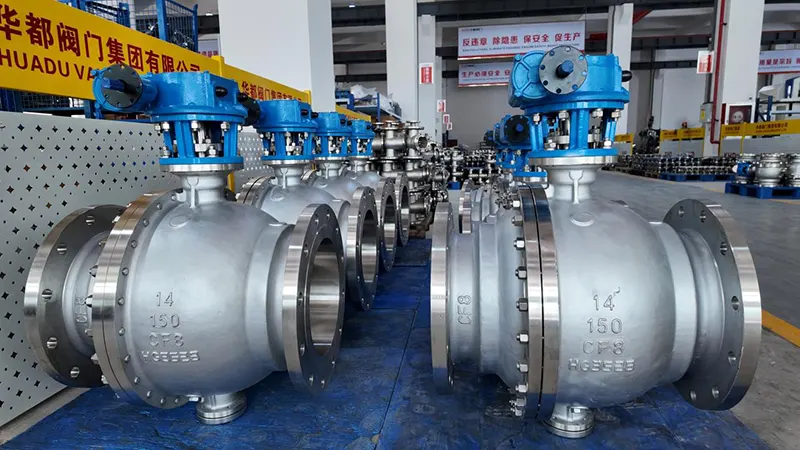

Huadu Valve Group leit yn Wenzhou Sina, spesjalisearre yn yndustriële fentylûntwerp, smeden, ferwurkjen en montage. Wy besitte folsleine produksjelinen ynklusyf smeedwurkwurk, CNC-ferwurkingsworkshop, gearstallingsworkshop en unôfhinklik testlab. Alle krityske produksjeprosessen binne yn hûs klear, net folslein útbestege. Wy hawwe rike ûnderfining foar oerseeske oalje gas, petrochemyske en wetter oanbod projekt oarders. Us produkten wurde eksportearre nei Súdeast-Aazje, Midden-Easten, Jeropa en oare regio's.

Skilje foar ûndersyk

Stjoer ús asjebleaft jo detaillearre easken foar arbeidsbetingsten ynklusyf grutte, druk, medium, temperatuer, operaasjetype en spesjale easken. Us technyske team sil koart formele offerte foar jo evaluearje en tariede. Wolkom sample oarder en grutte projekt gearwurking.
